Гидропневматическая промывка системы отопления

Гидропневмопромывка и гидропромывка систем отопления

Промывка отопительных установок необходима для эффективного обогрева помещений. Эту процедуру рекомендуется проводить один раз в год, перед гидроиспытаниями. Хотя бы раз в несколько лет отопительную установку следует промывать - это поможет повысить ее эффективность. Частные домовладельцы также смогут снизить расходы на отопление и продлить срок службы своих труб.

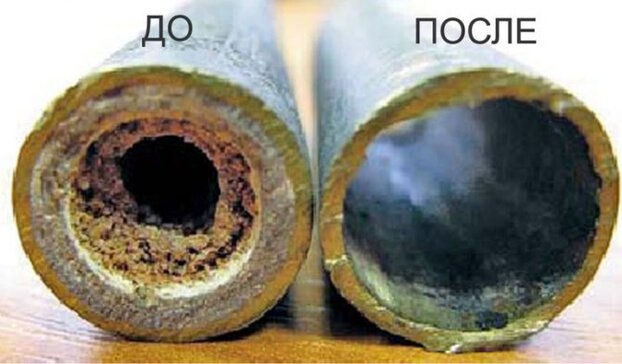

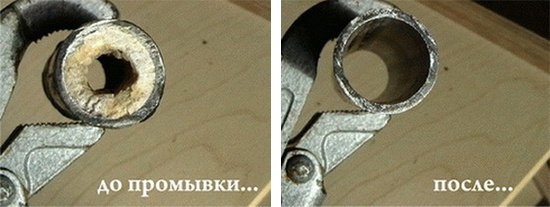

Промывка удаляет из труб и радиаторов такие отложения, как накипь, ржавчина и известковый налет. Иногда они занимают более 2/3 диаметра трубы. Чем толще слой отложений, тем больше снижается количество тепловой энергии, передаваемой в помещение. На рисунке показано, как выглядят трубы с отложениями.

Промывка системы отопления должна проводиться каждый год муниципальным и жилищным управлением. Однако на практике это происходит не всегда. Поэтому гидропневматическая промывка систем отопления осуществляется специализированными компаниями, предложение которых адресовано жильцам.

Что такое гидропромывка

Этот метод очистки отопительного оборудования предполагает одновременное нагнетание в трубы воды и определенного количества воздуха под давлением. Смесь воды и воздуха очищает среду за счет повторяющихся импульсов, испускаемых компрессором. Они создают в воде мелкие пузырьки, которые постепенно вымывают отложения на стенках труб.

Для успешной гидропневматической промывки труб необходимо рассчитать и знать ряд параметров:

• длина труб, подлежащих промывке;
• Скорость движения воды;
• Расход и давление воздуха (в зависимости от диаметра труб).

Для достижения необходимой скорости движения водовоздушной смеси промывку труб следует производить отдельными участками - стояками или группами стояков.

Подготовка к гидропневматической промывке системы отопления

Чтобы процесс был успешным, необходимо учитывать особенности системы отопления.

Перед началом промывки необходимо выполнить следующее

• осмотрите носители информации;
• Определите, какие участки трубопровода необходимо промывать отдельно, и разделите процедуру на этапы;
• При необходимости установите запорную арматуру, чтобы закрыть участки трубопровода и удалить смытые отложения;
• произвести необходимые расчеты для получения хорошего результата промывки;
• Определите необходимость проведения опрессовки системы отопления.

После выполнения подготовительных действий промывайте оборудование до тех пор, пока смесь воды и воздуха не станет белой. После промывки повторите испытание давлением (см. также: "Протокол испытания давлением системы отопления и трубопроводов"). Качество промывки оценивается по степени снижения гидравлического сопротивления труб - это определяется до и после процедуры.

Проведение гидропневмопромывки отопительной системы

Как выполнить гидропневматическую промывку системы отопления - инструкция.

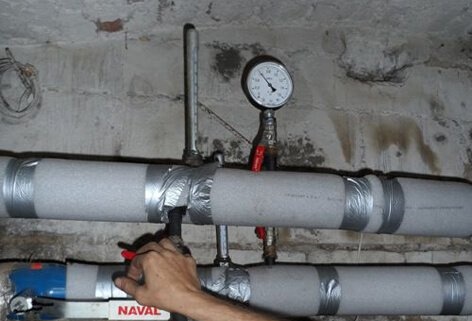

На участке водоснабжения устанавливается труба диаметром 20-40 миллиметров, которая имеет обратные клапаны и запорные элементы. Затем в систему подаются сжатый воздух и вода.

Если отопительной системы не хватает, воздух и воду можно подавать через имеющиеся патрубки. Излишки жидкости можно слить через сливные краны или через специально установленную выпускную трубу. Если установлен подъемник, то перед промывкой необходимо снять конус и чашу (см. также: "Промывка системы отопления в частном доме - инструкции и правила промывки").

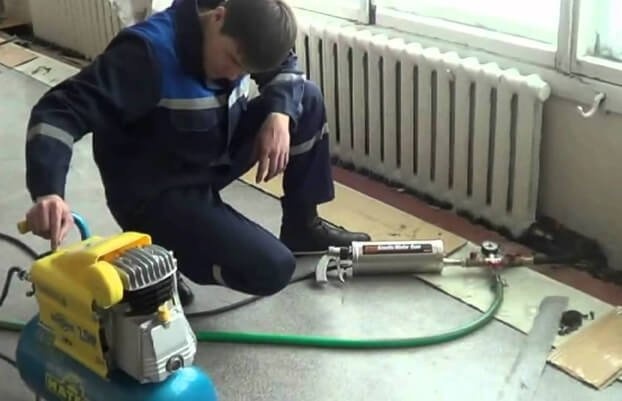

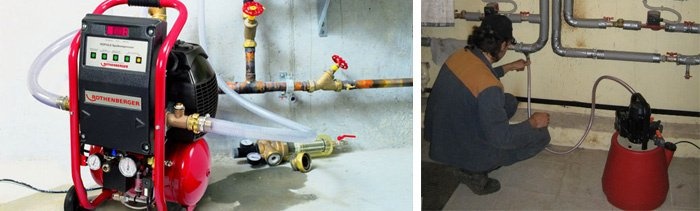

Специальный компрессор подает сжатый воздух в трубы. Он создает давление приблизительно 0,6 МПа. Для предотвращения попадания промывочной жидкости в бак компрессора на трубопроводе должен быть установлен обратный клапан. Манометры со шкалой до 1 МПа прикрепляются к подающей и обратной линиям.

Цены на компрессоры довольно высоки, но если вы хотите промыть систему отопления самостоятельно, можно арендовать оборудование в специализированном магазине (читайте также: "Чем и как промыть систему отопления, радиаторы"). Это позволит вам сэкономить деньги - скорее всего, оборудование не понадобится вам в повседневной жизни.
Системы отопления можно промывать двумя способами: промывкой и заполнением.

При проточном методе трубы сначала заполняются водой, а клапан сифона остается открытым. Он закрывается, когда система отопления заполняется водой, а затем подается сжатый воздух. Это позволяет воде и воздуху поступать в трубы одновременно. Операция очистки прерывается, когда через патрубок начинает поступать чистая вода. Затем он сливается в канализацию. Этот метод используется для очистки систем отопления и горячего водоснабжения.

Способ наполнения немного сложнее. В этом случае трубы сначала заполняются водой, а клапан закрывается. Во второй раструб подается сжатый воздух в течение 15 - 25 минут - это зависит от степени загрязнения и диаметра труб. По окончании подачи сжатого воздуха клапан закрывается, и вода сливается через дренажный штуцер. Затем система отопления несколько раз промывается чистой водой.

Гидропневматическая промывка системы центрального отопления очень важна для эффективного отопления дома. Со временем стенки трубы покрываются различными отложениями, которые снижают теплопередачу воздуху и тем самым увеличивают расходы на отопление. В многоквартирных домах обслуживание установки должно осуществляться ЖЭКом - по закону очистка должна производиться перед началом каждого отопительного сезона, но на практике это требование не всегда выполняется (читайте также: "Заявление о промывке отопительной установки - типовой договор").
Владельцы частных домов должны сами заботиться о системе отопления. В настоящее время существует множество компаний по обслуживанию систем отопления, которые используют современное оборудование для промывки систем отопления, так что систему отопления можно очищать, по крайней мере, раз в несколько лет. Автономную систему можно почистить самостоятельно, но центральные блоки должны чистить только профессионалы.

Полезно посмотреть видео о гидропневматической промывке систем отопления:

Гидропневматическая промывка и опрессовка отопительной системы

Отопительное оборудование в жилом доме представляет собой сложную конструкцию, подключенную к автономной или централизованной сети. Длительная и бесперебойная работа прибора зависит от правильного обращения с ним. При несоблюдении условий эксплуатации оборудование начинает засоряться, и качество обогрева помещений снижается. Для предотвращения неисправностей и в профилактических целях систему отопления необходимо промыть и опрессовать гидропневматическим способом.

Важность регулярного технического обслуживания

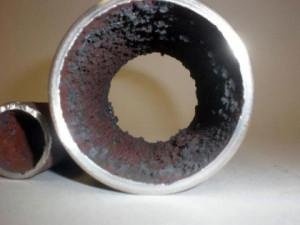

Отложения накипи в трубах не только снижают эффективность работы, но и могут привести к авариям. Самый маленький слой накипи толщиной 1 мм снижает теплоотдачу в жилом доме на 20%. Осадок является специфическим изолятором, задерживающим энергию. Отложения могут поражать внутренние поверхности труб и радиаторов, вызывая коррозию и свищи. Для улучшения эксплуатационных характеристик оборудования важно регулярно, не реже одного раза в год, проводить гидропневматическую и гидравлическую промывку.

Для определения состояния проводится диагностика. В многоквартирных домах при замене участков центральной сети в трубах скапливаются накипь и ржавчина, которые скапливаются в квартирах. Если анализ проводится самостоятельно, то среди очевидных показателей можно выделить следующие:

• Свист, бульканье и другие звуки, исходящие от приборов.
• Увеличенное время нагрева.
• Горячие трубы при холодных радиаторах.
• Повышенное потребление энергии.
• Очистка также необходима при замене бойлера.

Если гидропневматическая промывка внутренних систем отопления проводится специализированными организациями, необходимо соблюдать особую процедуру. Проверяется оборудование и оценивается его техническое состояние. Первое испытание давлением в жилом здании должно показать минимальное давление в 2 атмосферы. Это необходимо для того, чтобы все обнаруженные дефекты были устранены до начала работ.

Умный счетчик, который экономит энергию
Он окупается в течение 2 месяцев!

Специалисты составляют перечень работ, включающий скрытые процедуры, например, снятие радиаторов с системы отопления. Определив состояние труб и количество накипи, они согласовывают с клиентом способ их промывки. Наиболее распространенным методом является гидравлическая очистка, реже - химическая. Подготавливается смета, подписывается контракт, и в смете указывается дата завершения работ. Затем начинается процесс очистки, за которым следует вторичное испытание давлением. Он используется для проверки работоспособности оборудования в доме.

Описание процесса

В процессе промывки удаляются грязь, осадок, накипь, окалина и ржавчина. Для успешного проведения очистки необходимо выполнить ряд расчетов и предварительных операций:

• Параметры трубопровода: длина, диаметр.
• Скорость потока и давление.
• Скорость потока и давление среды.
• Измерение отдельных групп стояков.
• Проверка запорных устройств.
• Необходимость добавления химикатов в старые системы.
• Демонтаж оборудования, которое может пострадать от высокого давления.

Если трубопровод короткий, выполняются входные и выходные соединения. Первый необходим для обратного потока, а второй - для сброса грязной воды. В случае больших трубопроводов насосы подключаются для увеличения скорости потока рабочей среды и в случае недостаточной производительности компрессора. Существует два метода гидропневматической промывки системы отопления:

1. способ заполнения.

Эта технология считается довольно сложной, поскольку процесс включает в себя заполнение жидкостью и последующее применение сжатого воздуха каждые 15 минут. В работе задействован компрессор. Гидроудар очищает поверхности от отложений и удаляет загрязнения с нижней стороны радиаторов. Загрязнения в охлаждающей жидкости удаляются через дренажный клапан в системе. Промывка осуществляется в несколько этапов до полного удаления накипи. Этот метод очень эффективен, но сложен в исполнении, поэтому лучше доверить лечение профессионалам.

Промывка системы отопления включает в себя прокачку жидкости и воздуха через все зоны одновременно. Кран коллектора должен быть закрыт перед закачкой воды, а сливной штуцер должен быть откручен во время работы компрессора. Проходя через все трубы и оборудование, смесь очищает их, а затем опорожняет. Процедура выполняется непрерывно, пока не вытечет прозрачная жидкость. В сложных случаях в чистящую смесь добавляют химические реагенты. В воду добавляется щелочь или кислота, которая может растворить осадок. Работа может выполняться без компрессора, грязная вода вытекает при подключении насоса. Количество зависит от длины и диаметра элементов в системе. Этот метод считается быстрым и эффективным, но не подходит для промывки алюминиевых блоков, так как существует риск повреждения стен химикатами.

Испытание давлением проводится после гидропневматической очистки труб отопления. Эта процедура необходима для выявления дефектов и отсутствия герметичности в результате промывки. Система заполняется водой с медленной скоростью, а рабочее давление должно составлять от 2 до 8 атмосфер, в зависимости от количества этажей в здании. Этот параметр поддерживается в течение получаса, а затем проверяется путем подключения манометра к входному порту. Если манометр показывает минимальное значение, значит, имеется утечка, которую необходимо найти и устранить. Для этого слейте воду, произведите ремонт, а затем доливайте воду в систему до тех пор, пока показания манометра не улучшатся.

Водопроводчики: платите за воду на 50% меньше с этой насадкой на кран

Прочистка труб отопления с помощью гидропромывки является обязательным условием подготовки к сезону. К сожалению, частота выполнения этой процедуры не всегда соблюдается, что часто приводит к выходу из строя оборудования и электросети. После того как вы выбрали методику, пригласите специалиста для проведения испытания давлением. Это поможет выявить любые неисправности и зоны разгерметизации.

При выборе каменки важны два фактора: стоимость (для.

В поисках комфорта жители домов и квартир оборудуют помещения всем необходимым.

Гидропневматическая промывка систем отопления — особенности и варианты существующих технологий

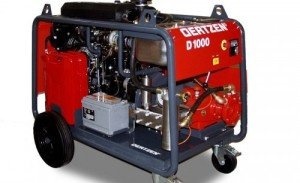

Аппарат для промывки.

Через некоторое время в каждой системе отопления на трубах и внутри радиаторов накапливаются различные отложения и накипь, которые необходимо удалять. Существует несколько способов решения этой проблемы. Рассмотрим подробнее особенности гидропневматической промывки системы отопления - радикального метода, который показывает наилучшие результаты.

Зачем нужна промывка?

Каждые 5 лет систему отопления необходимо промывать для удаления солей кальция, магния, натрия и других примесей, которые образуются в процессе ее эксплуатации.

В противном случае эффективность всей системы резко снизится. Когда отверстия в трубах сужаются из-за накипи, охлаждающая жидкость циркулирует плохо. Кроме того, увеличивается потребление энергии и возникает риск выхода из строя основной трубопроводной сети, что может привести к значительным затратам.

Существуют различные методы промывки системы отопления. Каждый из них имеет свои особенности, преимущества и недостатки, поэтому рассмотрим их подробнее.

Химическая промывка

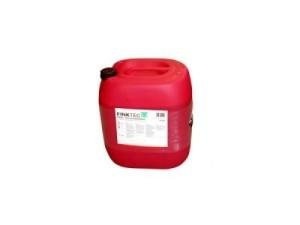

Это наиболее часто используемый метод. Растворение специальных химических соединений в теплоносителе позволяет быстро избавиться от существующих отложений. Их остатки просто смываются под действием силы тяжести, не причиняя дополнительных неудобств.

Для этой цели обычно используются щелочные и кислотные растворы. Они дешевы, поэтому химические фитинги считаются доступным вариантом. Установка проста. Он состоит из бака, в который помещаются химикаты, и насоса, подключенного к системе отопления. Время, необходимое для одного прогона, рассчитывается индивидуально. При этом учитывается длина трубы и объем теплоносителя.

Химическая и специальная промывка систем отопления

Скорость, эффективность, доступность - вот основные преимущества описанного варианта. Но есть еще одно ощутимое преимущество этого метода очистки. Его можно использовать даже зимой, не отключая систему отопления. Однако его массовому применению мешает один существенный недостаток.

Алюминиевые трубы нельзя очищать химическим методом. Хрупкий металл теряет свою эластичность при контакте со щелочами или кислотами. Алюминий становится пористым и быстро истончается. Поэтому даже небольшое попадание воды может привести к аварии.

Гидропневмоимпульсная промывка

Что такое гидропневматическая промывка? Это очистка систем отопления с помощью сжатого воздуха. Он подается в трубы, заполненные водой, отсюда и название метода. Принцип его работы довольно прост. Сжатый воздух, находящийся под давлением, увеличивает скорость движения водных масс. Это увеличивает турбулентность, которая разрыхляет существующие отложения.

Затем воздух и вода выталкивают их на открытое пространство, выталкивая наружу. Именно ударная волна удаляет солевые отложения из труб, а воздух, смешанный с водой, поднимает накипь со дна. Гидропневматическая промывка систем отопления очень эффективна, но требует квалифицированной работы. Обычно это выполняется мастером, который может рассчитать необходимое давление. Это, пожалуй, единственный недостаток данного метода.

Инструкция для проведения работ

Гидропневматическая промывка (барботаж)

Для компактных и небольших систем водоснабжения не требуется подготовительных работ. Воздух подается в трубы через специальные шланги с помощью компрессора. Обратный клапан предотвращает попадание воды в ресивер.

1. Способ заправки.
2. Технология потока.

Метод заполнения состоит из нескольких этапов:

1. Сначала система заполняется водой.
2. Через 15 минут система заполняется сжатым воздухом.
3. Затем закрывается впускной клапан и открывается сливной клапан. Это позволяет грязной воде выходить наружу.

Для обеспечения полной очистки воды необходимо несколько таких циклов.

Проточный метод предполагает непрерывную подачу воды в систему вместе со сжатым воздухом. Эта смесь проходит не только через трубы, но и через все нагревательные элементы, устраняя загрязнения и в радиаторах. Эта технология может быть использована не только для очистки системы отопления, но и для очистки труб горячего водоснабжения.

Последовательность действий

Диагностика и ремонт системы

Многие компании, специализирующиеся на гидропневматической промывке, выполняют эту процедуру в определенном порядке:

1. Сначала специалисты тщательно осматривают все трубопроводные системы и определяют степень сложности необходимых работ.

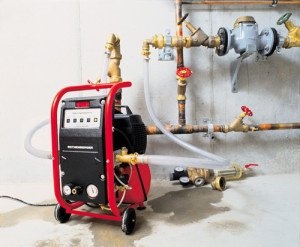

2. Далее в системе отопления устанавливаются мощные насосы.
3. Насосное оборудование позволяет прокачивать воду под высоким давлением через очищаемый участок вместе с водой в течение заданного времени.
4. По окончании работ оборудование демонтируется.
5. Наконец, проверяется качество очистки. Для этого вырезается небольшой, произвольно выбранный участок трубы. Это позволяет проверить, насколько эффективно была проведена очистка.

Обобщение по теме

Любая система отопления требует периодической очистки. Существует несколько различных методов очистки, которые можно использовать. Однако в настоящее время наиболее распространенным и популярным методом является гидропневматическая технология. У него есть одно главное преимущество - он позволяет почти полностью восстановить пропускную способность труб. При такой обработке максимально экономятся энергозатраты на транспортировку теплоносителя в системе отопления.

Отмечено, что после промывки также значительно снижаются затраты, вызванные тепловыми потерями.
