Флюгарка на трубу дымохода: виды, самостоятельное изготовление и установка

Дымовая труба - незаменимая часть дымоходной системы, выполняющая как декоративную, так и защитную функцию. Он имеет простую конструкцию и может быть самостоятельно изготовлен для дымоходов различных размеров и форм поперечного сечения. Даже неспециалисты могут освоить технику установки.

Характеристики и свойства

Оголовок дымохода способствует созданию хорошей тяги в дымоходе при любых погодных и климатических условиях. Колпак дымохода препятствует значительному потоку ветра и создает низкое давление вокруг дымохода.

Колпак дымохода предотвращает попадание осадков в дымоход, что создает оптимальные условия для полного сгорания топлива в плите. Она также продлевает срок службы дымохода, снижая вероятность замерзания его внутренних стенок зимой или появления сырости во время осадков и образования плесени и грибка.

Установка боковых стенок в виде стальных решеток или декоративных конструкций также предотвращает попадание грязи или посторонних предметов в дымоход.

Флюгер обладает следующими свойствами:

• термостойкость до 2000C;
• средний срок службы более 5 лет в зависимости от используемого материала, его толщины и условий эксплуатации;
• основной материал: медь, оцинкованное железо, нержавеющая сталь, цинк-титан;
• высота среза от 60 до 100 мм;
• на флюгерах размер крышек должен быть на 50 мм больше с каждой стороны или на 100 мм от диаметра трубы.
• угол наклона флюгера составляет 300-450;
• вес конструкции 50-60 кг (для повышения устойчивости и защиты от сильных порывов ветра);
• Минимальная высота флюгарки от дымохода до дымоходной разделки от 100 до 180 мм;

Особенности конструкции

Флюгер состоит из следующих компонентов:

1. Колпак или зонт, предназначенный для защиты дымохода от осадков. Он имеет коническую, коническую, полукруглую или пирамидальную форму.
2. Фартук для дымохода выполняет защитную функцию для дымохода (защита от влаги, грибка и коррозии). Он используется для направления потока воды из крышки дымохода вниз.
3. Кронштейны. Используется в качестве конструктивного элемента, соединяющего фартук с карнизом. Их также можно использовать для установки защитных решеток.

Виды материалов для изготовления флюгарок

Изготовление любой конструкции, в том числе и флюгеров, должно начинаться с выбора материала. Основными требованиями к ним являются:

• механическая прочность;
• длительный срок службы;
• устойчивость к коррозии;
• устойчивость к работе в условиях сильных колебаний и перепадов температур.

Дымовая труба может быть изготовлена из следующих материалов:

• Оцинкованное железо, которое устойчиво к коррозии, механически прочно, сохраняет свой внешний вид в течение всего срока службы, легко гнется и обрабатывается, имеет минимальную стоимость по сравнению с другими материалами;
• нержавеющая сталь, которая обладает высокой устойчивостью к коррозии, легко гнется и устойчива к механическим воздействиям, срок службы до 20 лет, цвет меняется со временем;
• медь, которая характеризуется отличной эластичностью и пластичностью, устойчивостью к температурам до +10000 С, способностью сохранять механические свойства более 50 лет, под воздействием УФ-излучения может менять свой оттенок на коричневый или зеленый, при механическом воздействии на поверхности образуются вмятины
• цинк-титан, обладает высокой стойкостью ко всем видам осадков, минимальным коэффициентом теплового расширения, срок службы материала от 70 лет, в течение которых он сохраняет все свои свойства.

Виды покрытия флюгарок

Для дополнительной защиты лопастей от негативных климатических факторов и улучшения их декоративных свойств на их поверхность могут быть нанесены специальные покрытия:

1. Порошковое покрытие. Он обладает высоким уровнем адгезии к стали, укрепляет поверхность, устойчив к деформации и изгибу без нарушения целостности покрытия, не содержит токсичных компонентов и доступен в широкой цветовой гамме. Легко наносится, быстро затвердевает и обеспечивает электроизоляцию металлической поверхности.
2. Пурал. Не выцветает под воздействием ультрафиолета, не царапается и не трескается под воздействием теплового расширения металла благодаря своей пластичности и высокой прочности. Он устойчив к контакту с химически активными веществами, содержащимися в отложениях, доступен не только в монохроматических цветах, но и в структурированных узорах. Срок службы более 30 лет.
3. Полиэстер. Высокая устойчивость к истиранию, долговечность и исключительный блеск. Не выцветает, не шелушится, не подвержен влиянию температуры и осадков. Срок хранения - 5 лет и более.
4. Пластизоль. Он обладает высокой коррозионной стойкостью, отличными декоративными свойствами, долговечностью и пластичностью. В отличие от других покрытий, пластизоль является самовосстанавливающимся, т.е. микротрещины могут быть закрыты, и слой снова становится герметичным. Срок службы составляет до 20 лет.

Классификация флюгарок

Трубы для дымоходов делятся на следующие типы в зависимости от формы дымохода

• круглый
• прямоугольного или квадратного сечения.

Колпаки на дымоход в зависимости от формы ската бывают следующих типов:

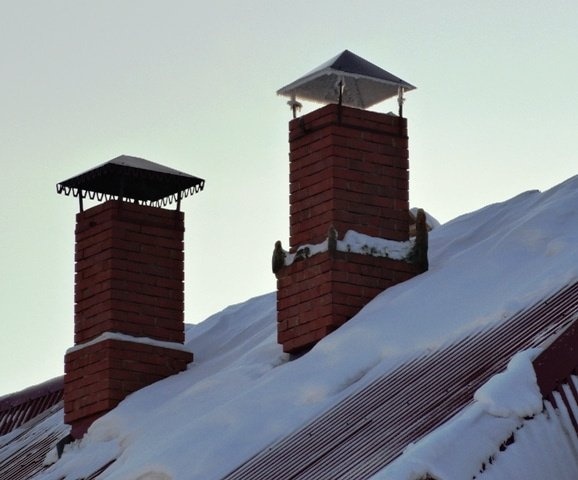

1. Односкатная. Самая простая конструкция, которая в основном используется на дымоходах, установленных на плоской (односкатной) крыше.
2. Плоскость. Устанавливается на плоских крышах. Из-за отсутствия шага они не могут эффективно отводить осадки, которые могут деформироваться под нагрузкой.
3. Двойная подача. Используется на крышах различной конфигурации. Они устанавливаются на дымоходы с круглым или квадратным сечением. Недостатком является минимальная защита от ветра, сдувающего капли воды с боков.
4. Четырехскатная. В основном устанавливается на кирпичных дымоходах с прямоугольным сечением. В отличие от фронтона, он обеспечивает эффективную защиту от попадания осадков в дымоход со всех сторон, даже при сильном ветре.
5. Конической формы. Конические дымоходы имеют круглое сечение. Преимуществом является то, что его не нужно оснащать поддоном для сбора капель.
6. Полукруглый. Подходит для недорогих крыш зданий европейского типа для установки на дымоходы с круглым сечением. Недостатком этой конструкции является то, что она не улучшает тягу.

Критерии выбора

При выборе конструкции флюгера необходимо учитывать следующие критерии

• Внешнее покрытие должно обладать максимальной устойчивостью к воздействию внешних факторов;
• Срок службы конструкции должен быть сопоставим со сроком службы кровли;
• Необходимо учитывать характеристики топлива, используемого в плите, чтобы выбрать оптимальный материал для температурных условий;
• Если установлен дымоход или плита, дымовая труба должна быть оснащена вторым дном для уменьшения конденсации;
• Высота вытяжки должна быть выбрана с учетом количества дыма, удаляемого из каменки, и необходимости предотвращения его скопления в дымоходе
• Угол наклона вытяжного колпака должен быть достаточным для предотвращения скопления осадков;
• Если в доме есть котельная, важно, чтобы она была оборудована отдельным дымоходом;
• Для удаления влаги требуется поддон;
• Размер крышки должен быть больше размера дымохода;

Установка

Установка флюгера - ответственное мероприятие, поскольку от него зависит эффективность работы кухонной плиты за счет обеспечения хорошей тяги и долговечности дымохода, а не только эстетический вид крыши. Поэтому необходимо тщательно подготовиться к процессу установки, учесть все возможные негативные климатические факторы и выбрать правильный тип конструкции и защитного покрытия.

Качественно процесс установки флюгера можно разделить на три основных этапа:

• подготовительный;
• процесс сборки;
• установка.

Подготовительный этап

На этапе подготовки к установке флюгера необходимо выполнить следующие действия:

1. Измерьте внешнюю сторону дымохода и сделайте его эскиз.
2. Выберите основной материал, который выдерживает вес осадков, температуру дыма и влияние климатических условий.
3. Спланируйте форму крышки дымохода, чтобы обеспечить простоту установки и обслуживания.
4. Нарисуйте чертеж флюгера с поперечным сечением капота, чтобы рассчитать количество необходимого материала.
5. Приобретите листовой металл (толщиной 0,3-1 мм), металлические саморезы или заклепки, стальные уголки (углубления 15-20 мм и толщина металла 1-2 мм) и стальную сетку (сечение прутка 1-2 мм и шаг 40-50 мм).

Кроме того, необходимо заранее подготовить следующие инструменты:

• бур;
• молоток;
• ножницы по металлу;
• маркер;
• сварщик.
• кофемолка;
• рулетка;

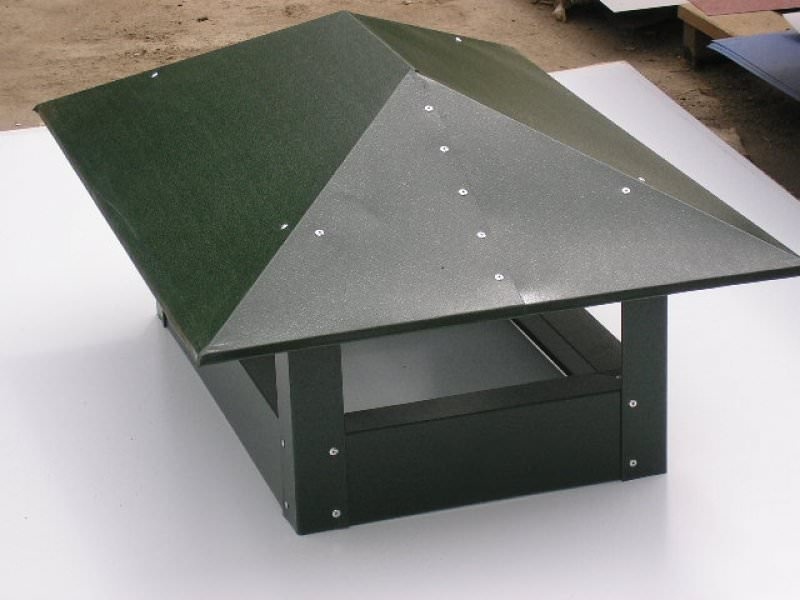

Этап изготовления и сборки флюгарки

Производство флюгеров происходит поэтапно следующим образом:

1. Из плотной бумаги вырезаем шаблон из структурных элементов сложной формы.
2. Используя бумажные формы, отметьте маркером линии реза на металле.
3. С помощью токарного станка вырежьте элементы конструкции.
4. Сделайте изгибы в карнизах в соответствии с чертежом.
5. С помощью сварочного аппарата сварите кожух в единую конструкцию.
6. С помощью шлифовальной машины срежьте углы.
7. Сделайте скобы из уголков, чтобы соединить фартук с крышкой.
8. Вырежьте фартук из листовой стали для крепления лопасти к дымоходу, затем согните его под углом 450 и сварите в единую конструкцию.
9. Соберите все детали в соответствии с чертежом.
10. Приварите стальную сетку к боковым стенкам кронштейнов.
11. Приварите поддон из стального листа к нижней части фартука.

Этап установки

Перед началом процесса установки обеспечьте наиболее безопасные и комфортные условия работы.

Установите флюгер в следующем порядке:

1. Для крепления флюгера сверлим в фартуке отверстия, диаметр которых должен быть не менее 5 мм, а расстояние между ними - 15 мм.
2. Затем установите флюгер на дымоход и закрепите его временно неподвижно. Просверлите отверстия в дымоходе через подготовленные отверстия в фартуке.
3. Отсоедините и снимите флюгер.
4. Вставьте дюбели в отверстия для саморезов.
5. Установите флюгер на дымоход так, чтобы отверстия были совмещены, и закрепите его саморезами.

Чтобы прочно закрепить его на кирпичном дымоходе, необходимо дополнительно изготовить стальной хомут, зажать конструкцию и прикрепить ее к стенам с помощью саморезов.

После того как дымоход закреплен, убедитесь, что он надежно зафиксирован. Для этого можно слегка постучать молотком по периметру фартука, чтобы проверить, не сдвинется ли он, а также прижать вес своего тела к капоту.

После завершения монтажных работ необходимо нанести защитное покрытие на все металлические поверхности конструкции. Тип покрытия следует выбирать в соответствии с бюджетом, условиями эксплуатации и декоративными требованиями.

Изготовление и установка флюгеров - это простой процесс, который может освоить каждый. Для этого требуется минимальный набор инструментов и немного физических усилий. Результатом будет максимальная защита дымохода при минимальных затратах, улучшение тяги и полное сгорание топлива, т.е. повышение эффективности работы плиты.
