Что такое керамические дымоходы – какие бывают, где и как устанавливаются





Керамические дымоходы считаются одной из самых надежных дымоходных систем. Основным преимуществом конструкции является ее высокая надежность, длительный срок службы (не менее 40 лет), а также устойчивость к воздействию кислот и практически полное отсутствие конденсата.

Область применения труб из керамики

Керамическая труба для дымохода оптимально подходит для использования в бытовых и промышленных целях. Допускается подключение к отопительным приборам, работающим на любом виде твердого, жидкого или газового топлива.

Производители рекомендуют подключать керамические дымовые трубы к следующим приборам:

• Котлы, использующие мазут, сжиженный газ и т.д.
• Отопительные котлы, работающие на твердом топливе - древесине, угле и пеллетах.
• Плиты для ванн.
• Газовые приборы - возможны открытые и закрытые камеры сгорания, коаксиальные и обычные котлы.

Низкая поверхность нагрева позволяет установить керамическую дымоходную систему в деревянном доме. Установка возможна как внутри, так и снаружи здания. При наружной установке нет необходимости в дополнительной изоляции системы.

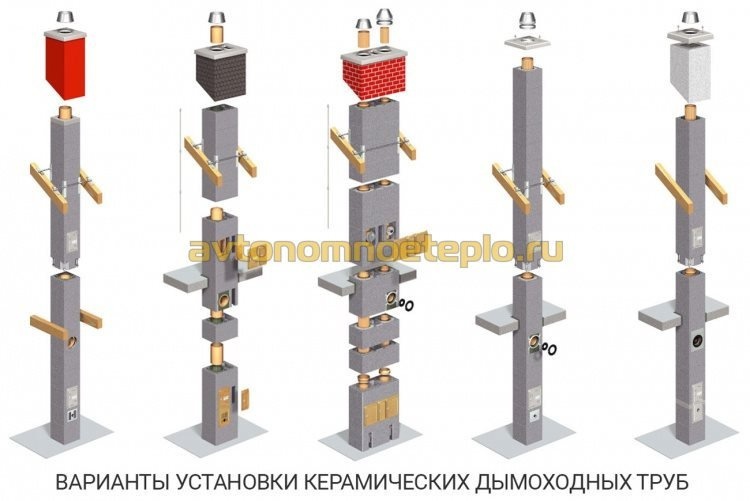

Виды керамических дымоотводов





Готовая модульная керамическая дымоходная система прямоугольного или круглого сечения, с точки зрения конструкции делится на несколько классов:

1. Количество труб.
2. Наличие вентиляционного канала.
3. Тип обшивки.

Технические характеристики системы во многом зависят от вышеупомянутых конструктивных особенностей. При выборе подходящей дымоходной системы в первую очередь следует обратить внимание на вышеперечисленные вопросы.

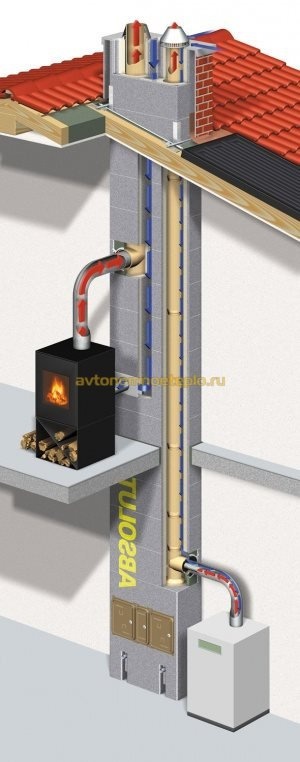

Двухходовые дымоходы из керамики

Двухтрубные дымоходные системы называются двухтрубными из-за наличия в конструкции двух труб. По одной из труб воздух подается в камеру сгорания, а по другой отводятся дымовые газы. Такая конструкция удобна тем, что при работе отопительного прибора воздух для горения забирается с улицы, а не из помещения.

Конструкция используется для подключения газовых конденсационных котлов и приборов с принудительной вытяжкой. В качестве альтернативы можно использовать двухходовые трубы, соединенные с вентиляционным каналом.

Особенностью двухпроходной системы является возможность одновременного проветривания помещения и обеспечения условий, необходимых для правильной вентиляции. Эта конструкция часто используется для подключения банных плит и твердотопливных дровяных приборов.

Большой вес двухходового керамического дымохода требует монолитного фундамента в качестве основания перед установкой дымохода. Некоторые производители выпускают более легкую версию этой конструкции, установленную на специальной монтажной платформе.

Керамические трубы дымоудаления с вентканалом

Производители предлагают одно- и двухканальные конструкции с вентиляционным каналом. Эти дымоходы изготавливаются из керамики с круглым или квадратным сечением. Один или два вентиляционных канала расположены внутри модульной конструкции.

Современный блочный дымоход с вентиляционным каналом способен одновременно подключить до восьми котлов, что позволяет использовать его для коллективного отопления. Дымоходная система используется для атмосферных газовых котлов, а также для твердотопливных котлов и плит с открытой камерой сгорания.

Существуют модели, совмещенные с двумя вентиляционными каналами одновременно, они используются для производственного оборудования мощностью более 25 кВт.

Однопроходной вентилируемый дымоход имеет легкую конструкцию и может использоваться для внутренней установки в деревянных домах и срубах.

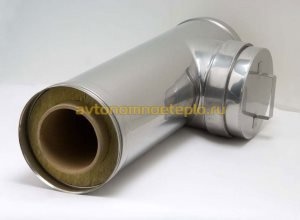

Дымоходная керамика в стальной оболочке

Установка керамического дымохода с наружным слоем из нержавеющей стали оправдана в тех случаях, когда технические характеристики здания или высокая стоимость изделия не позволяют установить блочную систему. Дымоход имеет следующую конструкцию:

• Промежуточный слой - используется негорючая минеральная изоляция с высокими теплоизоляционными параметрами и низким влагонасыщением.

•





  Внешний слой - из нержавеющей стали. Можно частично или полностью покрыть трубу медью, чтобы добиться красивого внешнего вида.
• Внутренний слой - тонкостенная, высококачественная керамическая труба, устойчивая к деформации и растрескиванию под воздействием тепла, служит в качестве контура.

Трехслойный дымоход из нержавеющей стали с легкой керамической внутренней облицовкой имеет небольшой вес, не требует фундамента и может быть установлен в подвешенном состоянии на специальной платформе. Красивый внешний вид делает его пригодным для подключения к каминам, дровяным плитам, банным плитам и т.д.

Комбинированный дымоход из сверхтонкой керамики внутри и наружной трубы из нержавеющей стали, не требует дополнительной изоляции при наружной установке. В конструкции используется эффективная система отвода конденсата.

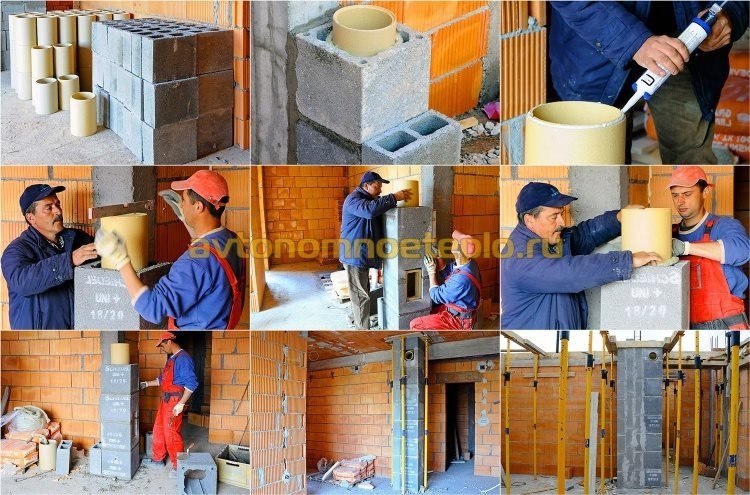

Особенности сборки и монтажа керамических систем дымоудаления

По отзывам потребителей, керамические системы имеют свои преимущества и недостатки. Эти недостатки могут быть компенсированы правильной сборкой и установкой дымохода. Во время работы необходимо обращать внимание на:

1. Особенности прохода через перекрытия и крышу.
2. Необходимость создания фундамента.
3. Правила, которые применяются во время установки.
4. Дальнейшая окончательная обработка керамических блоков.

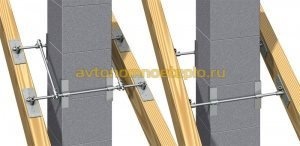

Правила прохождения плит перекрытия и кровли

Температура поверхности керамического дымохода колеблется в пределах 40-50°C при условии, что дымовые газы нагреваются до 600°C. Конструкция дымохода обеспечивает максимальную безопасность, что позволяет устанавливать систему внутри деревянных домов. Необходимо соблюдать меры пожарной безопасности и следующие рекомендации:

• Отделка фронтона над крышей - на верхнюю часть дымохода устанавливается колпак для предотвращения попадания влаги внутрь конструкции. При необходимости дополнительно устанавливается искрогаситель.
  Соединение керамического дымохода с металлическим осуществляется с помощью специального колпачка, который обеспечивает герметичность и предотвращает проникновение влаги во время осадков.
• Расстояние от деревянной стены составляет 10-15 см, а от несущих конструкций и узлов - не менее 1 м.

•

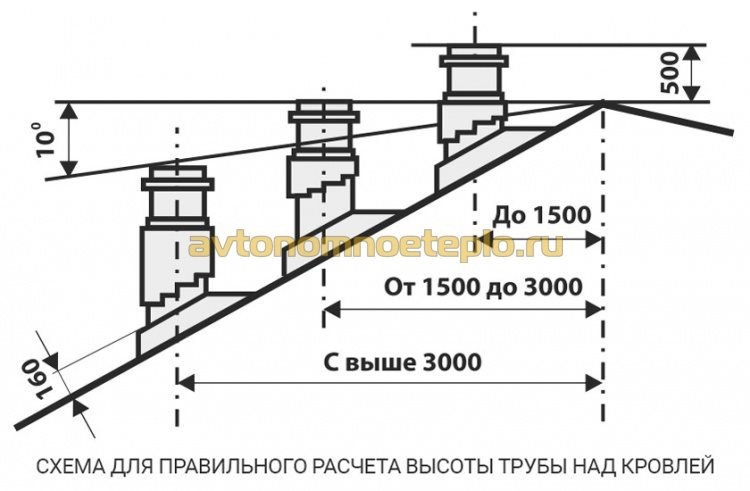

  Проникновение в крышу - монтаж осуществляется через специальный проходной узел. Поверх кровли устанавливается специальный люк, который фиксирует трубу и предотвращает ветровые нагрузки. Если дымоход возвышается над крышей более чем на 2 метра, дымоход поддерживается хомутами, а керамзитобетонные блоки снабжаются арматурой.
• Размер отверстия в полу из горючего материала составляет от 50 до 100 мм. Пространство между дымоходом и потолком заполняется негорючим минеральным изоляционным материалом. Проход сборного керамического дымохода через деревянное перекрытие должен быть рассчитан таким образом, чтобы избежать контакта с балками и другими несущими конструкциями.
  В случае бетонных плит перекрытия нет необходимости в противопожарном разрыве. Производитель рекомендует при монтаже использовать специальное соединение для прохода в потолок.





Несоблюдение требований противопожарной защиты, в частности в отношении противопожарных разрывов, является основанием для отказа в эксплуатации отопительного оборудования.

Нужен ли фундамент под дымоход

В блочных системах необходимо сделать фундамент для внешнего керамического дымохода со стороны улицы. При изготовлении фундаментов следует соблюдать следующие правила:

• Установку блоков следует начинать только после полного застывания фундамента, т.е. через 30 дней после заливки.
• Бетон следует укладывать на хорошо утрамбованный слой песка толщиной не менее 15 см.
• Чтобы облегчить установку керамического дымохода на бетонном фундаменте за фасадом дома, фундамент заливается до уровня.
• Песок и цемент используются в соотношении 1 к 3. В смесь добавляется щебень мелкой фракции.

Слоистые трубы с керамическим сердечником, имеющие легкую конструкцию, могут быть установлены без предварительно подготовленного фундамента, что позволяет использовать их внутри помещений. Для подготовки фундамента в деревянном доме под трехслойную систему пол должен быть покрыт негорючим материалом (допустимо использование асбестовой плиты), поверхность можно покрыть керамической плиткой.

Какие клея и герметики применяются при установке





Блоки собираются с помощью кислотостойкого клея, который изготавливается из сухого раствора с помощью миксера. Готовый раствор наносится на верхний край каждого блока и распределяется по поверхности с помощью шаблона.

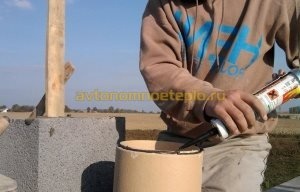

Трубы соединяются с помощью термостойких герметиков. Для швов используются два типа материалов: на силиконовой и цементной основе. Первый способен сохранять герметичность при температурах до 400-500°C, второй - в условиях, когда нагретые дымовые газы достигают температуры до 1000°C.

Все соединения с дымоходом защищены герметиками. Мы не рекомендуем использовать обычный цементный раствор для установки глиняных блоков.

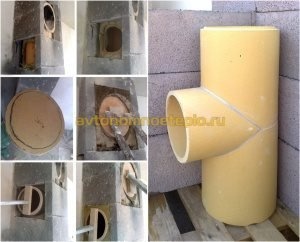

Как правильно делать боковую врезку в трубу





Дизельные и газовые котлы имеют низкую температуру дымовых газов, что при определенных обстоятельствах приводит к ускоренному образованию конденсата. Керамические системы сконструированы таким образом, что в них можно установить специальные модули эвакуации и очистки воздуховодов, что необходимо учитывать при монтаже.

При сборке своими руками обратите внимание, что керамические блоки не имеют отверстий для смотровых каналов. Вы можете вырезать их самостоятельно с помощью шлифовальной машинки. Дверца люка вставляется в подготовленное отверстие и закрепляется анкерами или клеящим составом.

Как организуется удаление конденсата

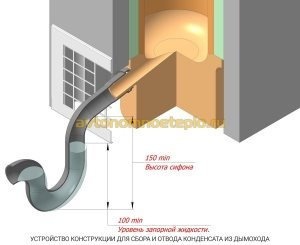

Конденсатоотводчик используется для отвода конденсата. Блок устанавливается сразу после установки пускового устройства на фундамент. Конденсатоотводчик состоит из металлического резервуара с клапаном для удаления жидкости.

Некоторые производители для удобства использования в своих системах применяют керамический элемент, установленный в нижней части конструкции дымохода, который представляет собой поддон со специальным отверстием для слива жидкости. Конденсат беспрепятственно стекает вниз и выходит из чаши, исключая возможность скопления жидкости внутри, даже если не проводится регулярное обслуживание.

Для устранения возможности замерзания конденсата все инспекционные каналы дополнительно изолированы. Между блоками и дымоходом укладывается теплоизоляция.

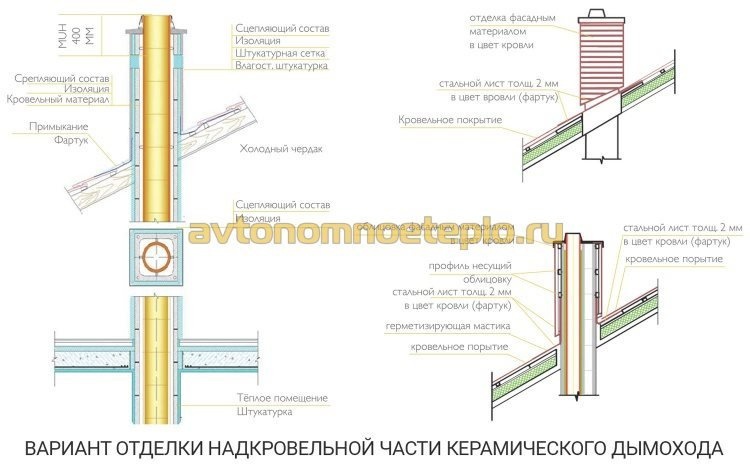

Необходимость отделки блоков дымоходов из керамики

После установки блоков следует выполнить футеровку дымохода. Керамзит, используемый для наружной облицовки, восприимчив к влаге и со временем начинает крошиться, терять прочность и разрушаться.

Внешняя защита от разрушения глиняных блоков, осуществляется следующим образом:

• Оштукатуривание - на поверхность наносится слой штукатурки толщиной около 1 см. Работы выполняются в соответствии со стяжками. Для лучшего сцепления некоторые производители выпускают блоки с неровностями на поверхности. Допускается использование армирующей сетки.
• Облицовка керамической плиткой - для работы используются клеевые составы на основе глины, которые являются морозостойкими и предназначены для наружных работ.





Какую керамическую систему отвода дыма лучше выбрать

Если раньше производство сборных керамических дымоходов было уделом только европейских производителей, то теперь можно приобрести дымоходные системы, изготовленные на отечественных заводах. При выборе дымохода следует обращать внимание не только на стоимость, но и на технические характеристики изделия.

Российские, итальянские и немецкие производители, предлагают продукцию разного качества и срока службы, разного дизайна и особенностей монтажа и эксплуатации.

Список производителей керамических труб отвода продуктов сгорания

Обзор производителей керамических систем можно начать с несомненных лидеров в производстве керамических дымоходов:

•





  Hart - продукция, завоевавшая популярность в ЕС благодаря длительному гарантийному сроку. Производитель заявляет, что продукция может использоваться более 50 лет. Под маркой Hart выпускаются многослойные дымоходы и модульные установки для промышленного и жилого применения.

•





  Schiedel - это немецкая компания, которая является европейским лидером в производстве керамических дымоходных систем. Компания производит как блочные дымоходы, так и трехслойные конструкции из керамики и нержавеющей стали. Продукция Schiedel отличается неизменным качеством. Дымоходы изготовлены из глины, добытой в собственных карьерах компании. Для производства керамики была разработана специальная технология.
• Effe2 - итальянский производитель, известный проектированием и разработкой легких керамических систем, которые могут быть установлены без фундамента на специальных монтажных платформах. На всю продукцию Effe2 предоставляется заводская гарантия сроком на 40 лет.

•





  Tona - компания, предлагающая современные модульные керамические дымоходы со стальной облицовкой. Благодаря специальной технологии обжига и использованию глины со специфическими свойствами, компании удалось создать уникальные керамические дымоходы с меньшим весом, сохранив при этом их теплотехнические и прочностные характеристики. В системах Tona используется керамика HEIGHTECH, что обеспечивает длительный срок службы - не менее 40 лет.
• EcoOsmose - еще один немецкий производитель, который пока не очень известен отечественным потребителям. Особенностью продукции является использование холодного изостатического прессования, что повышает устойчивость трубы к экстремальным жаре и холоду. Трубы EcoOsmose устойчивы к колебаниям температуры от -50°C до 1580°C. Внутренние стенки конструкции дымохода покрыты специальной глазурью, которая предотвращает отложение сажи и впитывание влаги.

Российские заводы по производству керамических дымоходов пока не так популярны, как зарубежные производители. Однако постепенно эта картина меняется к лучшему.

Высококачественные отечественные керамические трубы для дымоходов производятся компанией MDS. Согласно характеристикам, заявленным производителем, можно выделить следующие особенности:

• Рабочая температура 600°C, максимальная 1000°C.
• Заводская гарантия на продукцию составляет 30 лет.
• Стоимость ниже аналогичной продукции европейских производителей примерно на 30%.
• Системы подходят для индивидуального и коллективного подключения.
• Используется теплоизоляция толщиной 50 мм.

Технические параметры керамических труб отечественного производства MDS несколько уступают зарубежным аналогам. Преимуществом является возможность быстрого технического обслуживания и ремонта или замены деталей по гарантии.

Благодаря низкой стоимости монтажа и хорошим теплотехническим характеристикам керамические дымоходы MDS российского производства постепенно завоевывают популярность, о чем свидетельствует постоянный рост продаж.





Ответы на частые вопросы о керамике в дымоходах

Как показывает практика, при использовании керамических дымоходов потребители часто сталкиваются с одними и теми же проблемами снова и снова. Благодаря недавнему опросу выяснилось, что чаще всего в консультационный центр обращаются люди, которые хотят получить разъяснения по семи вопросам.

Правильная эксплуатация поможет продлить срок службы дымохода и обеспечить безопасность домовладельцев.

Можно ли использовать канализационные керамические трубы для дымохода?

Этот вопрос особенно важен, если учесть, что некоторые производители утверждают, что в качестве дымохода используются огнеупорные керамические трубы, и этот же материал используется для изготовления канализационных систем.

Короче говоря, использование керамических дымовых труб запрещено. Канализационные трубы не приспособлены к термическим воздействиям и не способны долгое время противостоять агрессивной среде (конденсат имеет кислотный характер).

Состав сырья для производства керамических дымоходных труб отличается от того, что используется в канализационных системах. Внутренние стенки дымохода покрыты специальной глазурью, которая повышает устойчивость к влаге и кислотной среде.

Частые проблемы в монтаже и эксплуатации дымоходной керамики

Техническая документация содержит подробные требования и правила, которые необходимо соблюдать при установке. Некоторые правила можно найти в действующих СНиП и ПБ. В частности, в нем упоминаются:

• При установке на открытом воздухе рекомендуется использовать модульные системы с теплоизоляцией, чтобы избежать повышенного образования конденсата.
• Дымоход должен быть установлен вертикально. Допустимые отклонения при установке не превышают 3°.
• Дымоход должен быть собран через дым или конденсат. Трубы собираются снизу вверх. Вставьте сегменты таким образом, чтобы обеспечить свободный слив скопившейся жидкости.
• Подключение плиты к керамическому дымоходу осуществляется с помощью специального адаптера. Производитель допускает подключение котла с помощью жесткого или гофрированного дымохода из нержавеющей стали.
• Для установки используются заводские комплектующие того же производителя. Керамическая часть крыши, конденсатосборник, тройники и переходники приобретаются отдельно.
• При необходимости можно комбинировать керамический трехслойный дымоход с сэндвич-трубами из нержавеющей стали.
• Расстояние от несущей деревянной конструкции должно быть не менее 1 м.

Какой дымоход лучше – керамический или металлический?

Керамический дымоход - это универсальное решение, подходящее для котлов, плит и каминов на твердом и жидком топливе. Металлическая дымоходная система не является универсальной, конструкция подбирается отдельно для каждого типа отопительного прибора. Преимущество керамики перед металлом заключается в следующем:

• Небольшой коэффициент расширения керамических труб. При нагревании труба сохраняет свои первоначальные размеры, поэтому стыки не разрушаются, обеспечивая герметичность. Металл расширяется под воздействием тепла. Даже при использовании специального термостойкого силикона соединения со временем теряют свою прочность и герметичность.
• Срок службы - даже высококачественная нержавеющая сталь прослужит не более 15-20 лет, в то время как керамические трубы прослужат не менее 40 лет.
• Образование конденсата и копоти. Даже на изолированных металлических сэндвич-трубах образуется довольно много конденсата. Сажа, смешиваясь с влагой, под воздействием температуры превращается в сильную кислоту, что приводит к отказу системы. Керамика не имеет этого недостатка.

{banner_downtext}

Как правильно чистить дымоход, собранный из керамики?





Готовые стальные дымоходы в керамических и модульных системах имеют одно характерное отличие. На внутренний шов наносится слой глазури, которая устраняет поры и предотвращает впитывание влаги. Очистка механическими средствами может повредить защитный слой и привести к неисправности системы.

Чтобы избежать повреждений, рекомендуется прочищать трубы специальными химическими средствами, продающимися в виде брикетов. Сажа почти не оседает на стенках, поэтому трубы следует чистить не чаще одного раза в год.

Какие недостатки есть у керамических систем?

Единственным и существенным недостатком керамических дымоходов является их высокая стоимость. Если учесть, что монтаж потребует дополнительных затрат (отделка, использование специальных герметиков и клеев для установки модулей), становится понятно, почему трубы, при всех их преимуществах, не получили широкого распространения.

Сравнение стоимости керамических и стальных дымоходов однозначно говорит в пользу последних. Комплект керамики, в зависимости от производителя, обойдется в 60-80 тысяч рублей. Изолированная нержавеющая сталь будет стоить около 40 000 рублей.

Достоинства керамических каналов отвода дыма

Несмотря на высокую стоимость, керамические системы пользуются популярностью у отечественных потребителей. Это связано с многочисленными преимуществами труб:

• Долговечность - гарантийный срок, указанный производителем, составляет 40-50 лет. При правильной установке и обслуживании дымоход прослужит столько же, сколько стоит здание.
• Конструкция предусматривает наличие теплоизоляции. При установке керамического дымохода снаружи здания нет необходимости в его изоляции.
• Керамические трубы выдерживают температуру 1000-1500 °С, они не теряют своей прочности даже при горении сажи.

Диаметр керамической трубы может варьироваться от 14 до 30 см, что позволяет подключить ее практически к любому промышленному и бытовому отопительному прибору. Наличие всех необходимых аксессуаров в ассортименте, значительно упрощает установку.
