Что потребуется для работы

Для строительства камина в доме используются два вида кирпича: полнотелый и огнеупорный. Последние укладываются с внутренней стороны, поскольку они способны выдерживать высокие температуры. Кроме того, этот тип кирпича может долго хранить тепло и нагревается медленно. Для раствора используйте смесь, продающуюся в специальных магазинах, или сделайте его сами из глины и песка. Консистенция раствора должна напоминать густую сметану.

Если дровяной камин построен с закрытым очагом, вам понадобится металлическая дверца и огнеупорное стекло. Также необходимо приобрести заслонку, взрывную дверцу и дверцу для очистки. Для строительства дымохода необходима стальная труба.

Из инструментов хранятся лопата, строительный уровень, шлифовальная машинка, рулетка, емкость, в которой замешивается раствор, мастерок, арматура.

Хорошая идея для начинающих - использовать шлифовальную машину при резке и долблении кирпича. Тогда будет меньше выбрасывания и обработки материала.

Когда все материалы собраны, самое время приступить к строительству дровяного камина для загородного дома своими руками.

Разновидности кирпичных конструкций

Прежде чем построить камин на крыше своими руками, необходимо выбрать его тип. Существует несколько разновидностей сужения, которые зависят от способа монтажа:

1. Встроенный.
2. Крепится на стене.
3. Угол.
4. Остров.

Стиль и тип очага зависит от пожеланий владельца дома и размеров помещения, в котором будет возведена конструкция.

Встроенного типа

Камин для загородного дома такого типа строится сразу с возведением стены или колонны. Если проект застройки встроен в дом, затраты будут выше. Вам придется сделать отверстие в стене для дымохода и портала.

Из всех типов он занимает меньше всего места. Портал или очаг выбирается в зависимости от размера помещения. Его размеры составляют 70x60 или 80x70 см. Сам портал обрамлен кирпичом или каменной кладкой. Если площадь комнаты небольшая, до 20, то размер составляет 60х50 см.

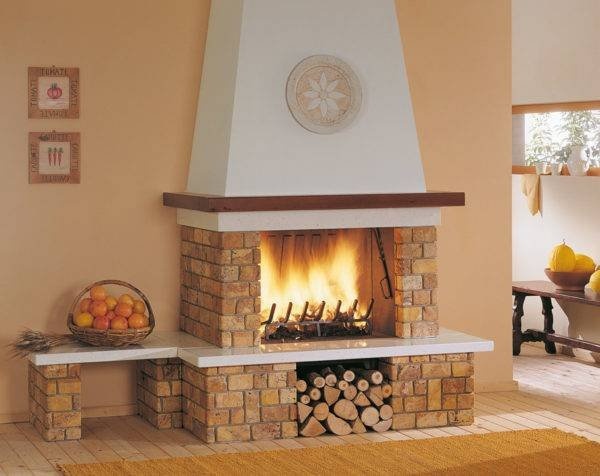

Пристенного типа

Он устанавливается у стены, при этом дымоход может быть встроен в стену или частично выступать. Его можно построить в доме с готовым ремонтом, так как он не требует нарушения стены. Считается одним из популярных типов. Он занимает много места, поэтому его невозможно построить в маленькой комнате. Облицовка выполняется из камня, плитки, кирпича или других подобных материалов.

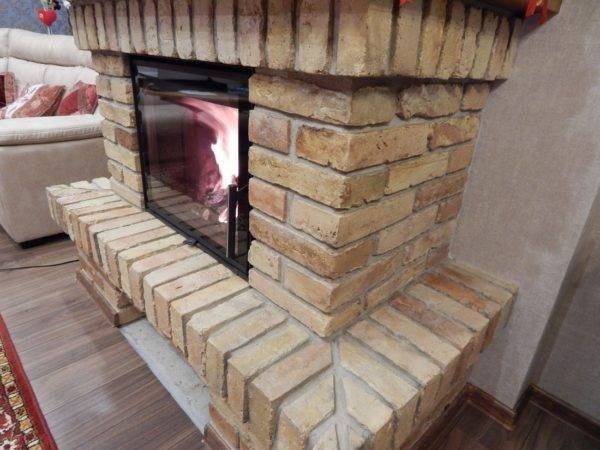

Углового типа

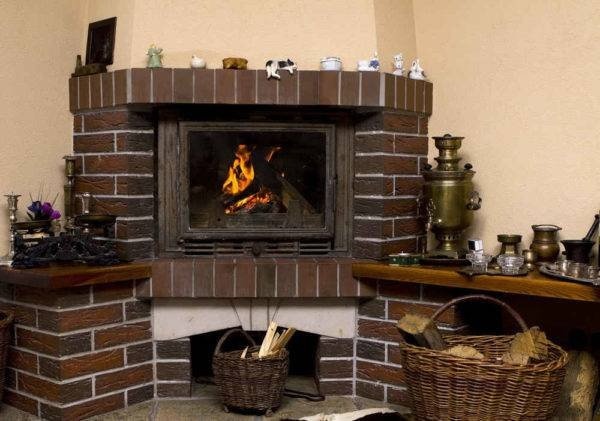

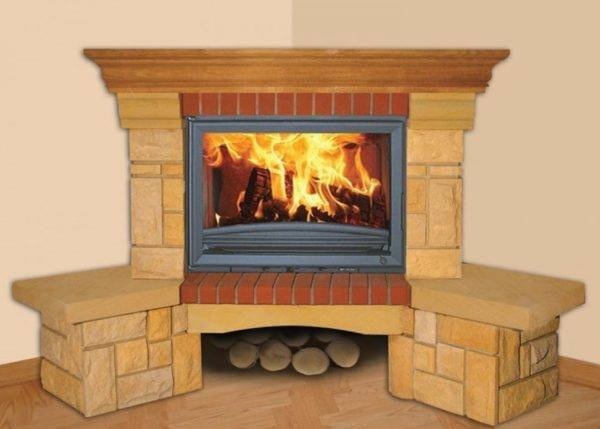

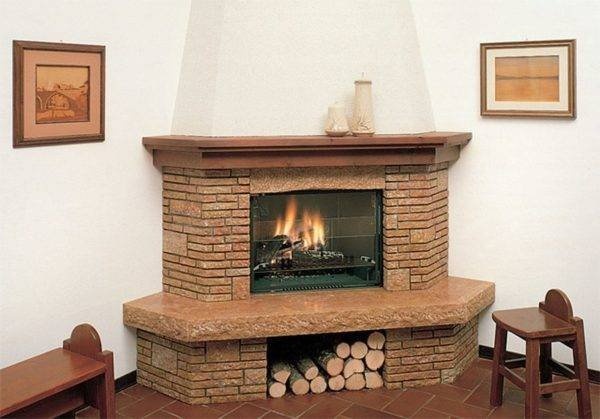

Популярны потому, что их легко установить, они не занимают много места и оставляют много свободного пространства перед камином. Дымоход устанавливается в одной из смежных стен. Часть, которая остается открытой, изготавливается из бетона или металла. Сама фасадная часть оштукатурена или облицована декоративным кирпичом или камнем. Этот тип камина создает дополнительный уют в доме, так как возле него полукругом можно расставить стулья.

На что следует обратить внимание при проектировании дома с каркасной конструкцией из профилированной древесины?

Островного типа

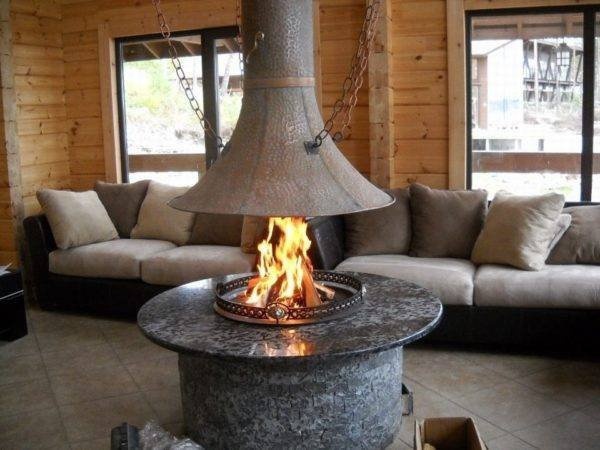

В этом случае конструкция возводится отдельно от стен, в центре помещения. Тепло равномерно распределяется по всему помещению. Особенностью является открытый очаг. Иногда, однако, открытое пространство закрывается стеклом. Островные камины выглядят эффектно, но занимают много места. Поэтому его устанавливают только в больших помещениях. В таких случаях они не загораживают свет и выглядят аккуратно и уместно.

Определение размера конструкции

Начальным этапом строительства камина в частном доме является определение параметров конструкции. Расчеты производятся отдельно с помощью специалиста или берется уже готовый бесплатный чертеж красивого камина.

Если здание строится для качественного отопления, необходимо выбрать соответствующий размер очага. Его размер составляет 1/50 от общей площади помещения.

Нарисовать свой собственный дизайн - не такая уж долгая задача. Сначала необходимо произвести замеры помещения, в котором вы планируете разместить плиту. Во-вторых, нарисуйте саму конструкцию в масштабе. В-третьих, рассчитайте очаг, портал и дымоход.

При расчете параметров портала учитывается возможное задымление в помещении. Чтобы избежать этого, необходимо соблюдать соотношение глубины и высоты. Соотношение 1:2 или 2:3 является достаточным для надлежащего рассеивания тепла. Дымовое отверстие в восемь раз меньше площади поверхности камина. Для дымохода выберите диаметр до 10 см и длину 5 см.

Подробная инструкция и порядовка

Построить камин своими руками проще, если есть подробное описание и фотографии каждого этапа установки. В процессе строительства можно выделить несколько этапов. Выполняя работу шаг за шагом, можно собрать крышную каминную печь своими руками.

Создание чертежа

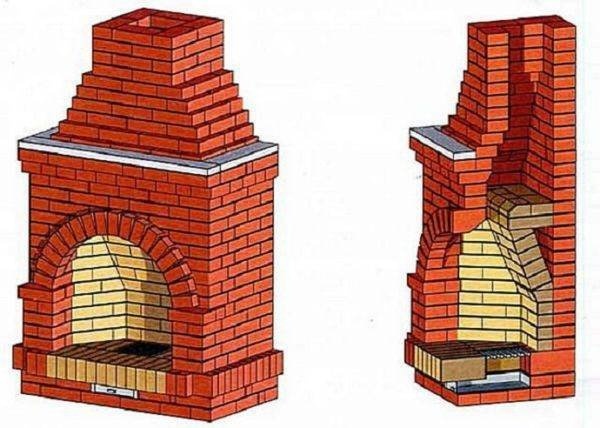

Независимо от формы и конфигурации проекта, первое, что необходимо сделать, - это создать эскиз и чертеж будущего камина. Соблюдая масштаб, проект рисуют на листе бумаги, отмечая все элементы устройства

На этом этапе важен выбор обшивки. Например, если вы планируете расширить экстерьер, вам понадобится красный керамический кирпич.

А если облицовка будет выполнена из плитки, выберите более экономичный вариант.

Подготовительные работы

При установке камина в гостиной всю мебель и напольное покрытие необходимо предварительно накрыть полиэтиленовой пленкой. Если помещение не пригодно для проживания, этого не делается; все просто моется и тщательно убирается после завершения строительных работ.

Следующий шаг - строительство фундамента, от которого зависит надежность конструкции. Фундамент должен быть отдельным от дымохода и не общим с домом. Если вы строите камин в квартире, аккуратно снимите пол в том месте, где вы планируете построить камин. Она должна быть на 6 см больше, чем сама конструкция.

Выкопайте яму глубиной 60 см, заполните ее гравием на 15 см, засыпьте и сделайте фундамент. Дайте основе высохнуть в течение 7 дней. Перед строительством камина кирпичи следует укладывать без раствора в сухом виде.

Примечание: При укладке кирпича "насухо" каждый кирпич должен быть пронумерован. Это позволит ускорить строительство камина.

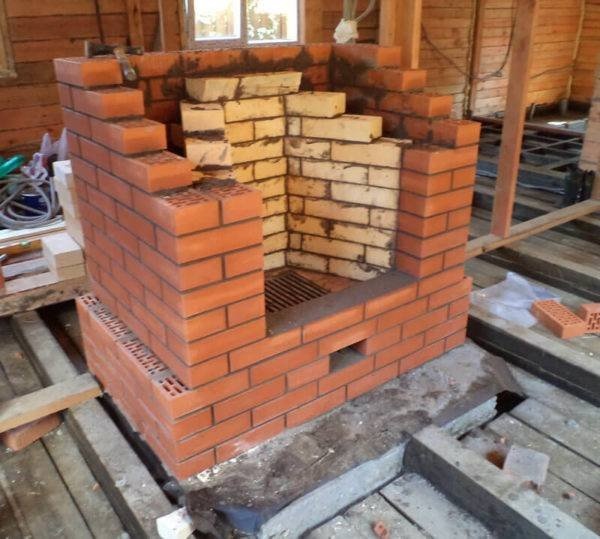

Выкладывание камина

После высыхания грунтовки следует уложить два слоя войлока. Для первого ряда кладки цемент добавляется в раствор в пропорции 20% от общего объема раствора. Первый ряд кирпичей укладывается ребром. Ровность диагоналей определяется с помощью измерительной ленты.

Сплошные ряды закрепляются шпателем. Дымоход и очаг строятся вручную. Нанесите раствор на середину кирпичей. Если есть излишки раствора, их следует немедленно удалить влажной тряпкой, пока они не высохнут.

После изготовления основания формируется очаг. Колосник укладывается на дно, затем устанавливаются ряды колосников и закрепляется дверца топки. Для надежного крепления дверь надевается на металлический стержень и вставляется между рядами. Пепельница встроена в пятый ряд.

Следующий шаг - арка. Независимо от конструкции камина, для создания арки используются стальные уголки. Кирпичи крепятся к ним и скрываются, когда они покрываются черепицей. Кирпичи зажаты в арке.

Возведение дымохода

Хорошо построенный дымоход определяет, будет ли дым проникать в помещение или нет. Если дымоход круглый, то тяга лучше, если квадратный - хуже. Стенки должны быть гладкими, чтобы не образовывалась сажа и дым легко проходил через дымоход. Сам дымоход может быть вертикальным или, реже, наклонным. Максимальный угол наклона составляет 30°. Размер дымохода зависит от размера строения. Размер дымохода зависит от размера строения и выходного канала. Минимальное сечение - 14x27 см. Сверху на дымоход устанавливается колпак, защищающий его от осадков и других элементов.

Облицовочные работы

Если вы строите обычный или мини-камин своими руками, то дополняете его облицовкой. Украсьте экстерьер строения несколькими способами:

1. Штукатурные работы. Сначала натяните сетку, а затем установите U-образные скобы. Нанесите оливковое масло для защиты от коррозии. На теплую стену наносится первый слой штукатурки толщиной 5 мм. Второй слой наносится после высыхания первого слоя. Нанесите более толстый слой, чем предыдущий. Толщина третьего слоя может достигать 15 мм.
2. Живопись. Используйте мел или клеевой раствор.
3. Гипсокартон. Это придает камину прямоугольную форму. Сначала изготавливается металлический каркас, на который пришивается гипсокартон.
4. Украшение.

При окраске внешней стороны камина в белый цвет рекомендуется добавить голубоватый. Это придаст краске более белый цвет.

Облицовка используется для скрытия дефектов в кладке. Если работа выполнена хорошо, то в облицовке нет необходимости.

Работа конструкции

Кирпичи влажные, их необходимо высушить перед тем, как разжечь камин. Подождите шесть-семь дней, пока это произойдет. Откройте очаг и дверцу золы. Затем камин нагревают для просушки, но температуру не увеличивают до максимума. На второй неделе ежедневно нагревайте банную плиту, не доводя температуру до максимума.

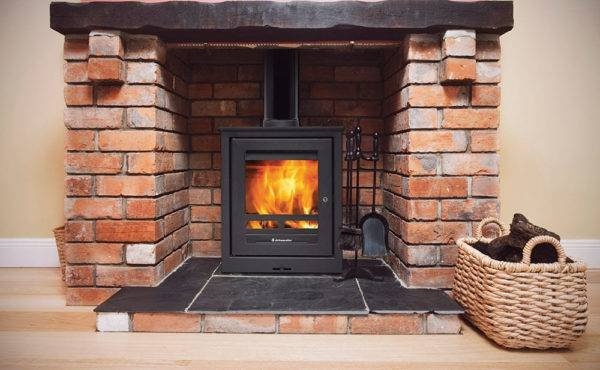

Правила выбора топки

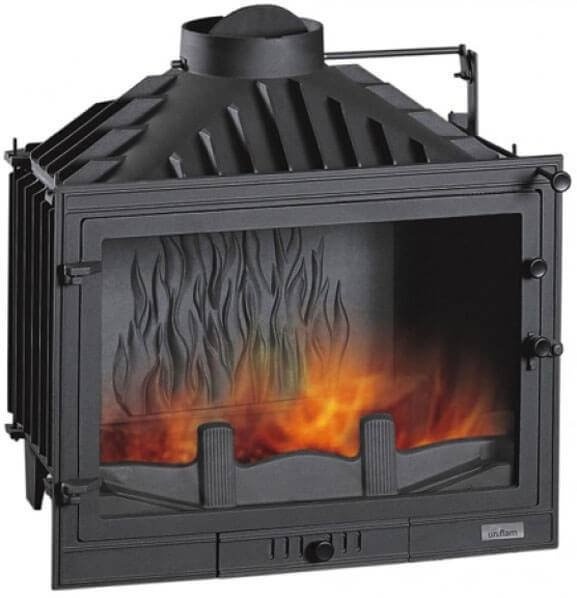

Металлический очаг оснащен специальным патрубком, поэтому при выборе этого варианта необходимо подобрать трубу дымохода в соответствии с диаметром патрубка.

Специализированные магазины предлагают огромный выбор каминов с очагом любой конфигурации. Он может быть открытым, закрытым, сквозным или односторонним. Плита также может быть оснащена теплообменником, что позволяет подключить плиту к системе водяного отопления.

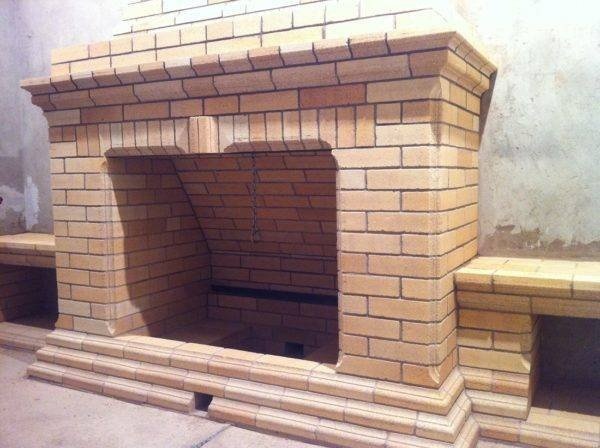

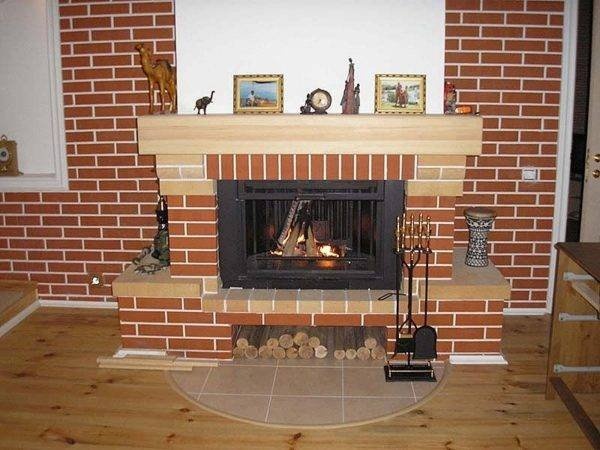

Традиционный вариант - очаг из каменной кладки. Для простого камина рекомендуется использовать белый огнеупорный кирпич с высокой жаростойкостью.

Кладка должна быть гладкой, поэтому ее следует выполнять с особой тщательностью и аккуратностью. Кладка кирпича - это трудоемкое занятие, требующее от каменщика особых навыков, терпения и настойчивости.

Примыкающие к стене одним из торцов

Эти модели рекомендуются для больших и средних помещений. Сделав такой камин дома своими руками, вы сможете осуществить разделение помещения на зоны или уменьшить размер перехода между отдельными комнатами.

Отличительной особенностью этого варианта является возможность установки проходного металлического очага с двухсторонней или трехсторонней отделкой жаропрочным стеклом. Очаг также можно сделать односторонним, а заднюю часть декорировать натуральным камнем.

В небольших помещениях можно также построить камин своими руками, при этом торцевая часть должна быть обращена к стене. В этом случае она позволяет разделить одно помещение на две функциональные зоны, делая квартиру более комфортной.

Описание других популярных видов каминов

Дровяные камины можно назвать классическим вариантом, но существуют и другие отопительные устройства. Они работают на разных видах топлива, их установка проще и занимает мало времени.

091b8a900373f0bf968abe840d681ef0.jpg 31645a5ab732723e3288a3142ba2e131.jpe 5475ad69771e645fa04296d7474da28f.jpg 1453397498f92bedd05fa60e1a6382f1.jpg b4bbd7d8a8484a725d41affabc7bc460. jpg b653a859ac3738cb80f9ae71a279683e.jpg 71bda74f3f76b45d778fa57f324c6d11.jpg 8a180b9e8e6f75177c2c7a8641f42e17.jpg 66abc9aa63ba679a7db6652699058198.jpe e4264c91c46cf972a539cdd785df2f55.jpg

В магазине представлены следующие типы сборных каминов:

• Декоративный домашний камин своими руками можно изготовить из листов гипсокартона и металлических профилей. В таком камине не будет ни огня, ни тепла, зато можно получить украшение или полку для различных аксессуаров.

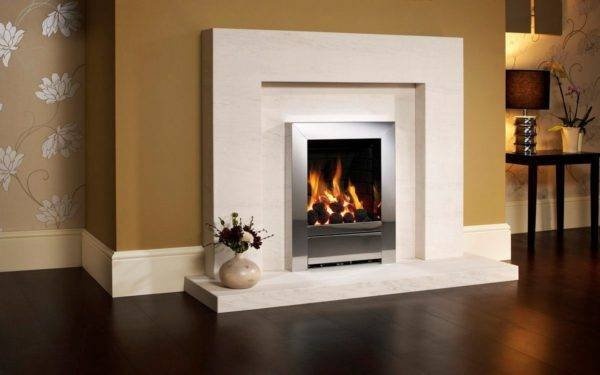

• Газовые приборы. Их очень легко установить, но для подключения нужен специалист, имеющий специальное разрешение от газовой службы. Для установки такого камина вам также необходимо письменное разрешение.
• Экологические камины, использующие этанол, становятся все более популярными. Но они не подходят для обогрева помещений, их покупают как элемент декора интерьера. Они предназначены для создания уютной и уникальной атмосферы, способной "согреть душу".
• Электрический камин можно установить не только в частном доме, но и в городской квартире. Вы можете выбрать стационарный тип или мобильную модель. Большинство стационарных электрических каминов имеют красиво оформленный очаг и портал. Эти камины работают от электричества и не требуют дымохода. Современные камины оснащены электронными панелями, что позволяет зажигать, включать и выключать камин одним нажатием кнопки на пульте.

Самое главное - выбрать правильную модель, знать, как сделан камин, и позаботиться о пожарной и экологической безопасности.

Основные принципы строительства

1. Первый ряд укладывается ребристым, а последующие - плоским.
2. Основание состоит как минимум из двух рядов.
3. Кирпичи должны быть цельными, без трещин и сколов.
4. Кирпичи перед укладкой должны быть смочены водой, чтобы они не набирали влагу из раствора.
5. Минимальная толщина шва составляет 5 мм.
6. Удаляйте излишки смеси сразу же, пока она не высохла.
7. Раствор не должен быть комковатым и не должен наноситься на внутреннюю часть дымохода.
8. Установка должна производиться в теплое время года (весной или летом).
9. Начинайте строительство с углов.

Возьмите качественные материалы, огнеупорный раствор и подходящую схему для работы. Лицевая сторона также играет важную роль в создании дополнительного уюта в помещении.

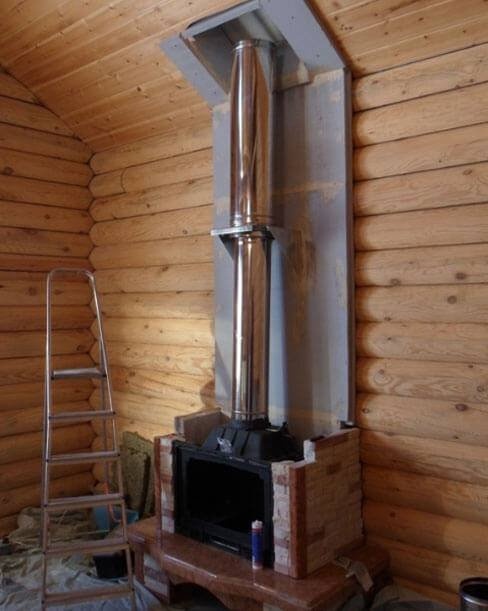

Обустройство дымохода — пошаговое руководство

Размер дымохода зависит от типа каминной вставки: в металлических плитах он выбирается в соответствии с размером патрубка, для камина из кирпичной кладки рассчитывается сечение дымохода.

Правильный размер дымохода обеспечивает хорошую тягу и предотвращает утечку тепла. Дымовая труба должна соответствовать размеру камина, например, для камина 60*75 см требуется дымовая труба 20*25 см или 25*25 см.

Металлический дымоход является продолжением камина и крепится к колпаку дымохода. В целях пожарной безопасности между дымоходом и горючими деревянными стенами должна быть установлена прочная термостойкая прокладка.

На одном из этапов процесса изготовления каминов дымоход может быть замаскирован декоративной заслонкой. Для его изготовления используются огнеупорные гипсовые плиты, которые крепятся к каркасу из металлических профилей.

Особые требования предъявляются к месту, где дымоход будет проходить через потолок. Поэтому необходимо сделать коробку, которая защитит деревянные элементы от сильного нагрева и предотвратит их возгорание. Расстояние от трубы до коробки должно быть не менее 20 см, а пространство должно быть заполнено негорючим материалом, таким как минеральная вата или керамзит. Снаружи коробка закрывается специальным устройством - металлическим проходом. Специализированные магазины предлагают широкий ассортимент сборных проходных элементов. Также можно защитить колпак дымохода, расположенный над скатом крыши, от негативного воздействия атмосферной влаги.

Гибкий материал используется для изготовления переходов, которые после установки могут адаптироваться к форме крыши с неглубоким рельефом. Наиболее популярные кровельные проходки изготавливаются из материалов, устойчивых к ржавчине.

Дымоход оснащен зонтиком. Это предотвращает попадание грязи и осадков в дымоход.

Каменный дымоход выкладывается по определенной схеме, также используются металлические дорожки. Их установка похожа на процесс изготовления металлического камина в доме.

Камин из каменной кладки может быть оснащен металлическим дымоходом, который в большинстве случаев также облицован каменной кладкой.
